MacBook Proに標準搭載のマルチなポートThunderbolt 3

Apple の MacBook Pro に Thunderbolt 3 ポートが搭載されるようになってから2年近く経ちました(最初のモデルは2016年10月28日でした)。そろそろ Thunderbolt 3 に対応したデバイスやアダプタも出揃ってきた頃かと思います。少し前には Blackmagic eGPU などの外付けグラフィックボードも話題になっていましたね。

弊社でも Thunderbolt 3 接続のストレージ製品などを販売していますが、珍しいものとしては、10GBASE-Tネットワークアダプターがあります。過去に当ブログで Thunderbolt 2 ポートを10GBASE-Tアダプターに転用する記事を書いていますので、今回は最新のMacBook Pro や iMac にも対応した Thunderbolt 3 版の記事をお届けします。

Thunderbolt 3は先程の eGPU や 4K または 5K のモニター出力などで注目されがちですが、10Gネットワークでのデータ転送にも対応しています。(Thunderbolt 2 の後継ですので当たり前といえば当たり前ですが…)

最近では10Gハブの値段がかなり手頃になり、巷でも入手しやすくなってきているようです。この機会に社内LANを10G化してみるというのも、日頃大きなファイルをやり取りしている職場では良い選択肢になるのではないでしょうか。

転送速度:10000Mbps~のネットワークハブ 製品一覧|価格.com
http://kakaku.com/pc/hub/itemlist.aspx?pdf_Spec301=10000-

10GBASE-T関連の情報は、こちらのリンクがとても良くまとまっていてわかりやすいです。
「10GBASE-T、ついに普及へ?」記事一覧
https://internet.watch.impress.co.jp/docs/column/nettech/1086305.html

では早速 MacBook Pro で10GBASE-Tネットワークを使うために必要なものを確認していきましょう。

使ったもの

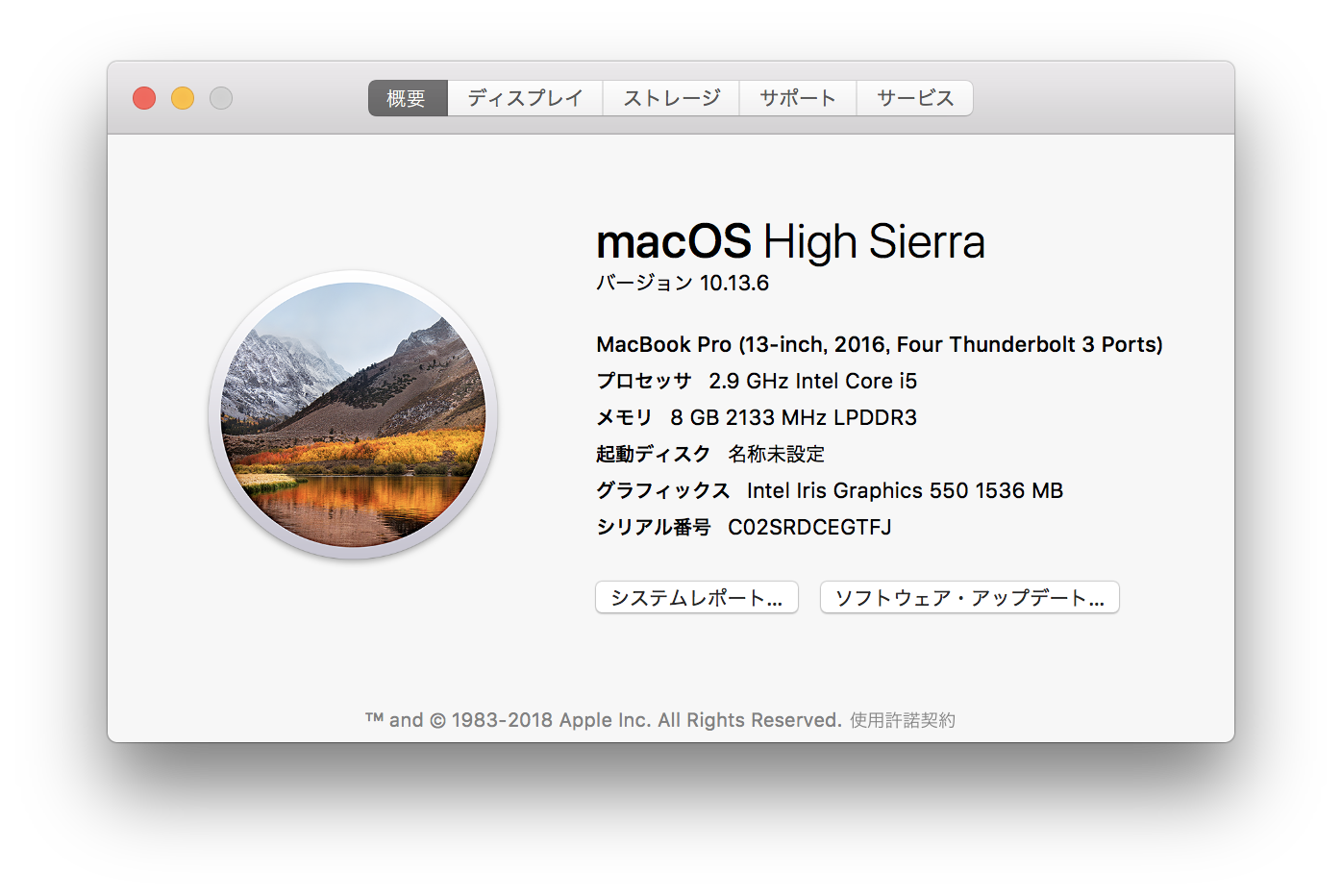

MacBook Pro 2016(Thunderbolt 3 搭載モデル)

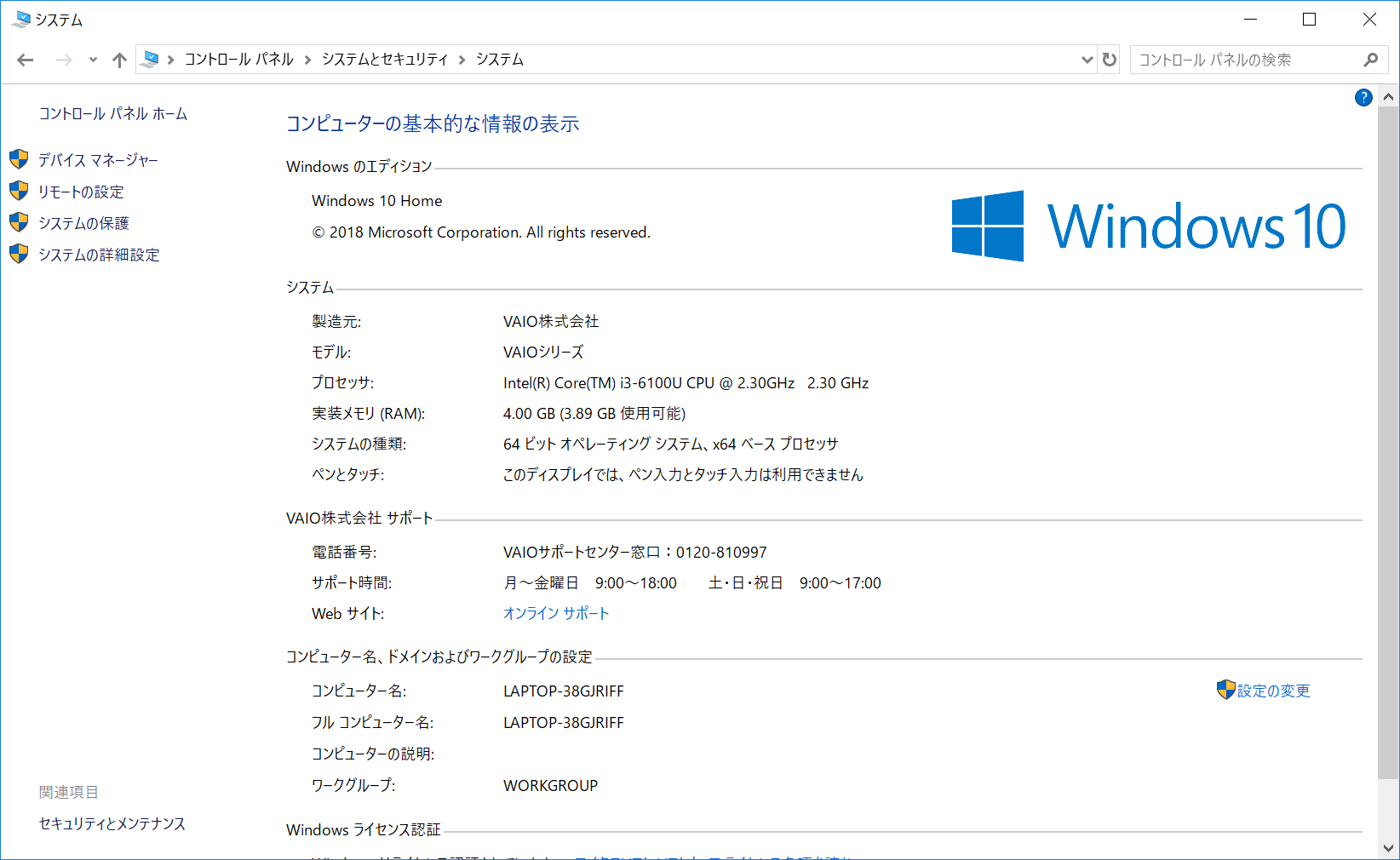

VAIO VJS111D12N(Thunderbolt 3 搭載モデル)

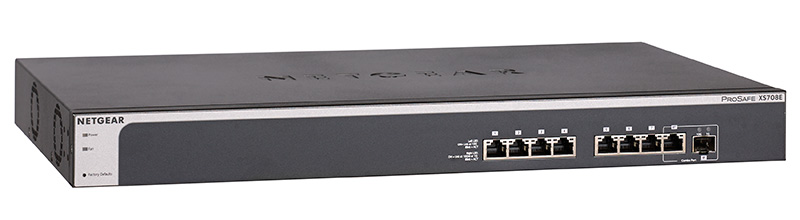

NETGEAR PROSAFE XS708E(10GBASE-Tハブ)

10G NASとクライアントPCの接続に使います。

AKiTiO Thunder3 10G Network Adapter

おなじみ AKiTiOのThunderbolt 3 接続ネットワークアダプターです。10G の LAN ケーブルが付属しているので、買ってすぐに使えます。

10G NAS(POEWRSTEP 2U)

今回は弊社のカスタムハードウェアである POWERSTEP 2U を使ってSamba サーバを構築しました。
Sambaの設定はこちらのブログを参考にさせていただきました。
https://centossrv.com/samba.shtml

CAT7 LANケーブル

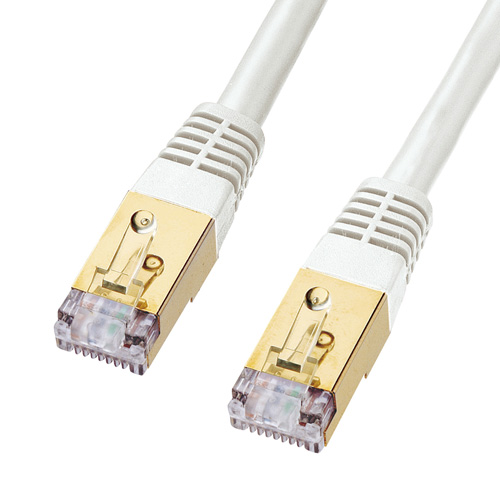

10GBASE-Tの性能を最大限活かすために、LANケーブルはCAT7のものを使いました。

ネットワーク構成

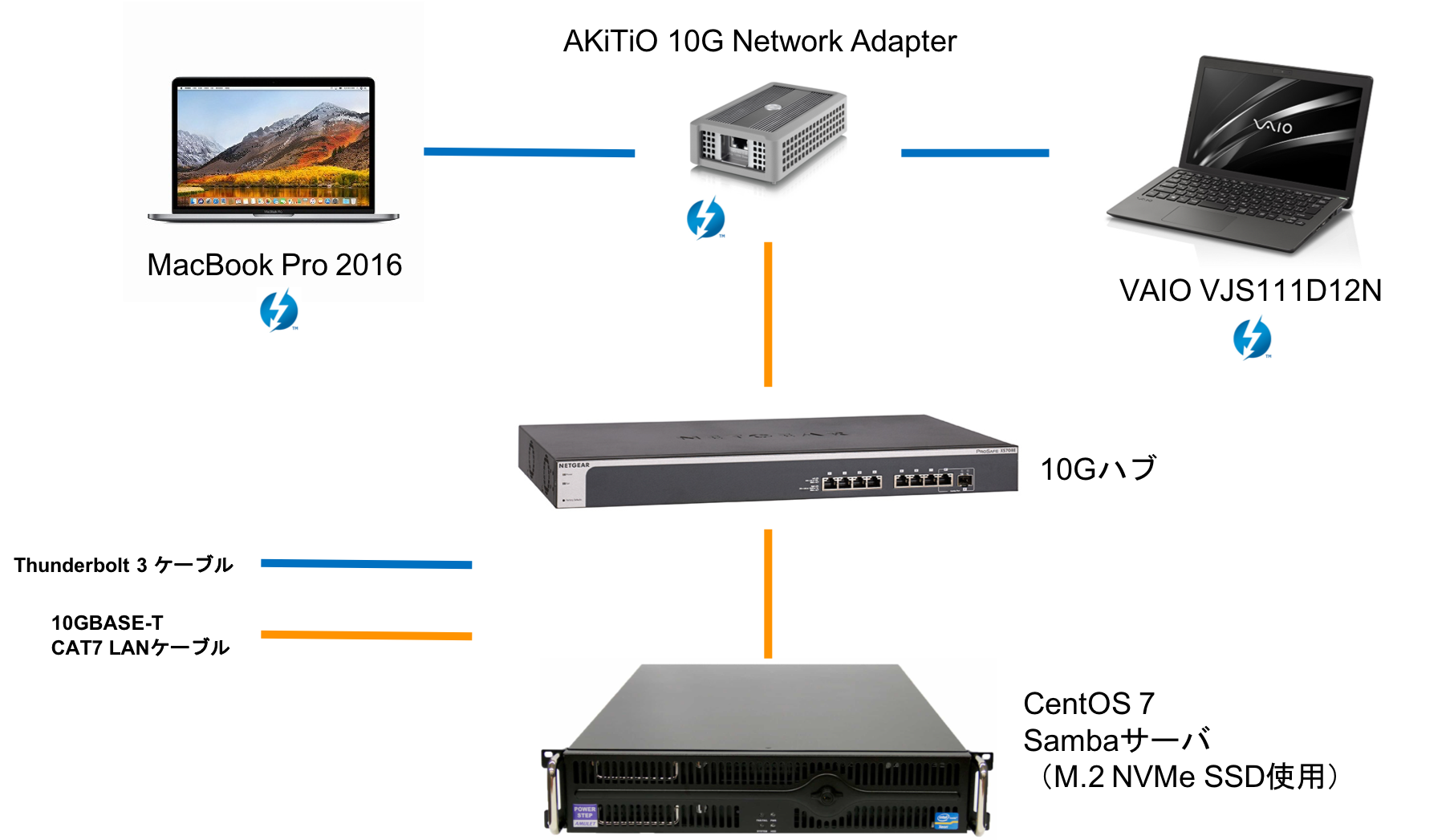

ネットワーク構成は以下の通りです。10G 専用LAN環境になっています。

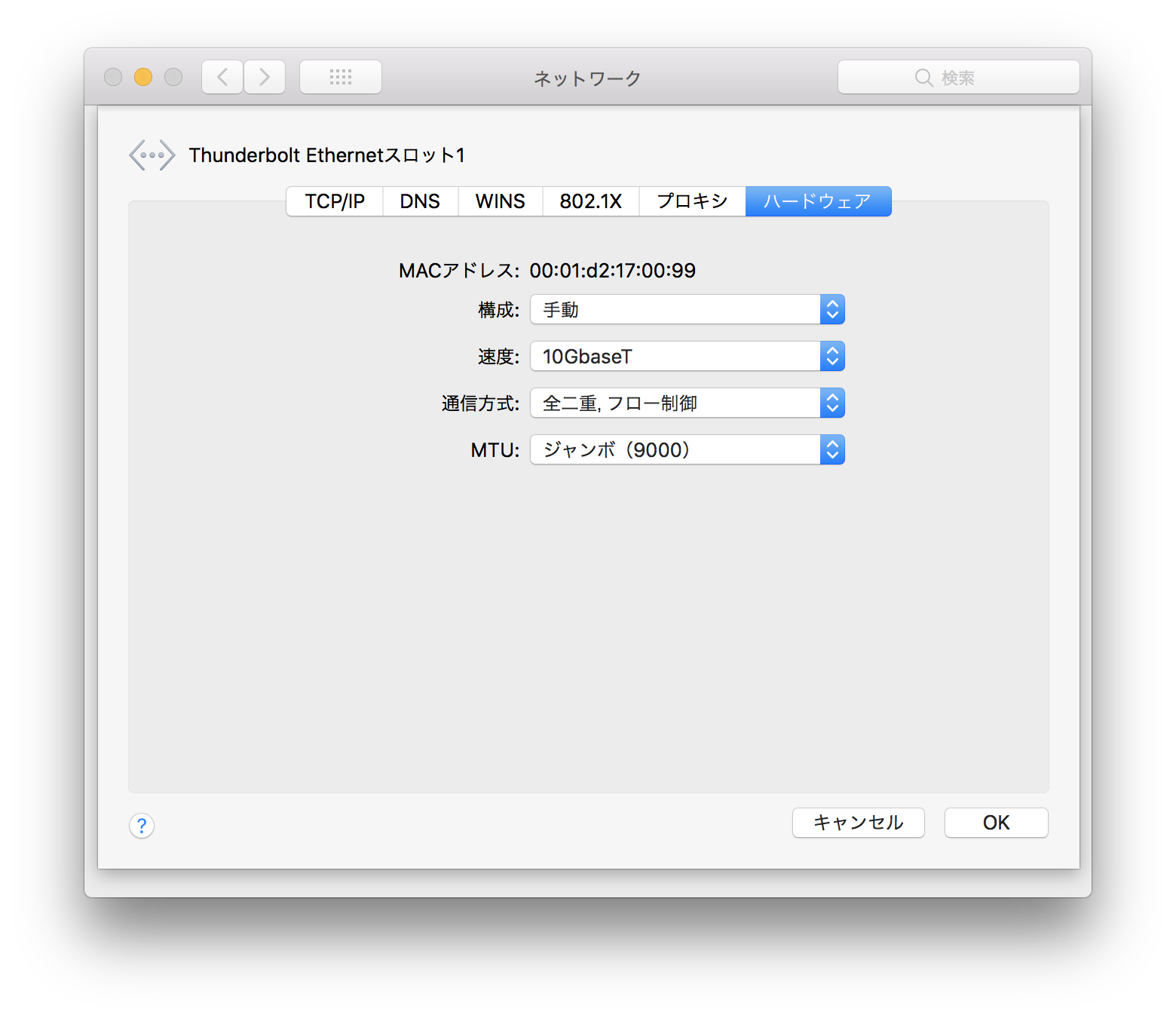

NICはそれぞれ10Gで最大パフォーマンスが出せるよう Jumbo Frame を有効にしました。

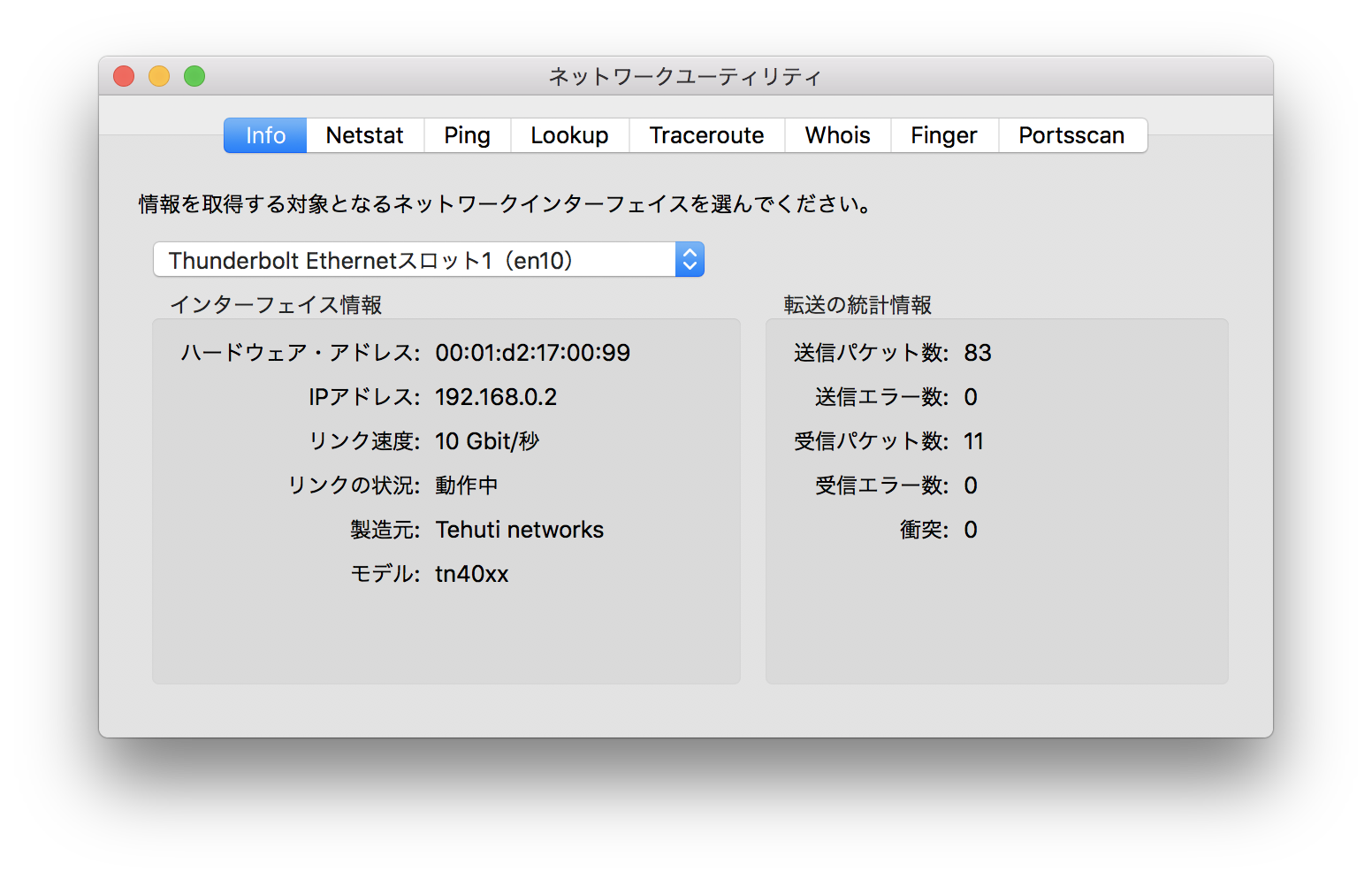

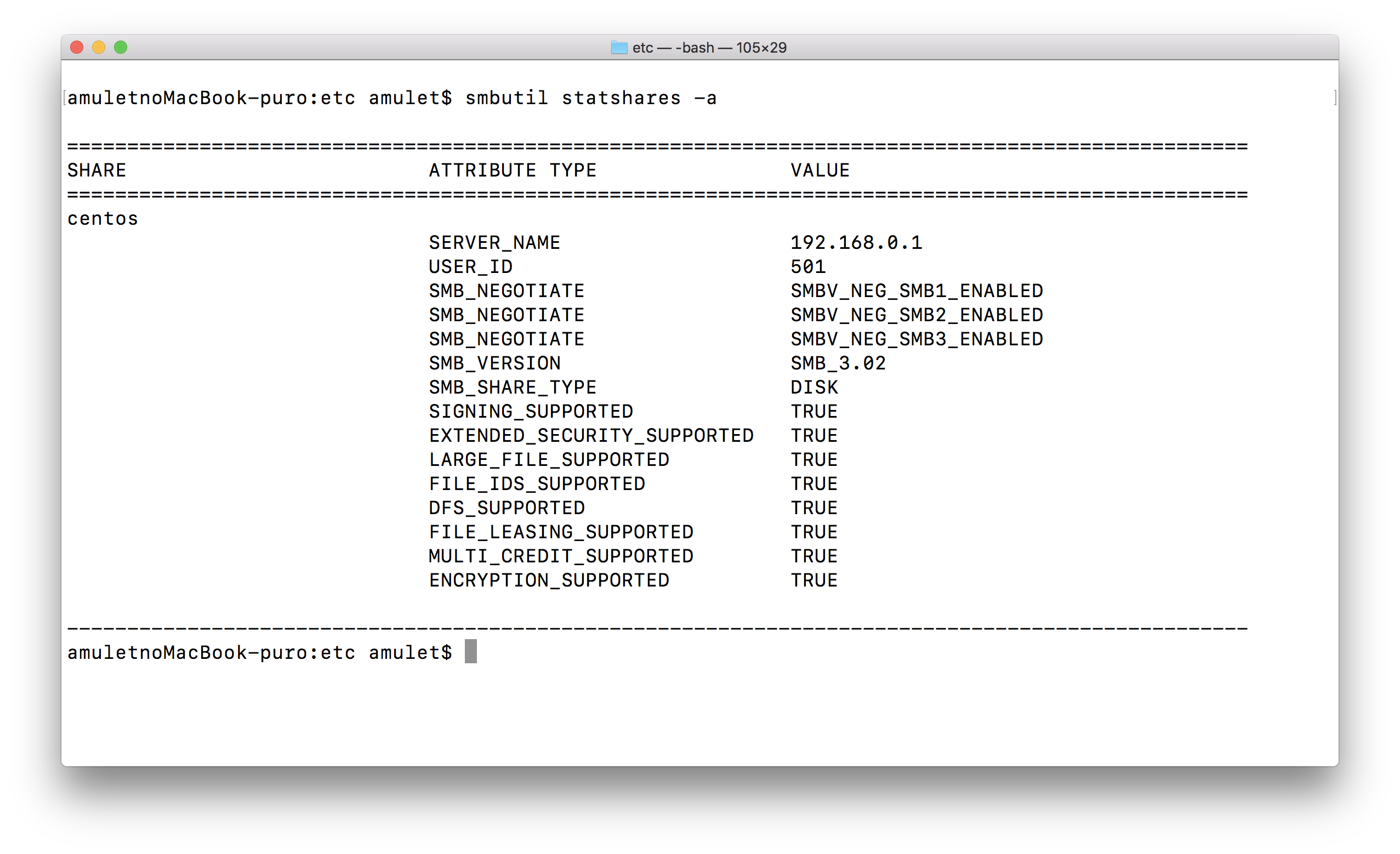

macOSでの Samba の接続認識状態は以下の通りです。

ベンチマーク結果

macOS と Windows でそれぞれベンチマークを取ってみました。

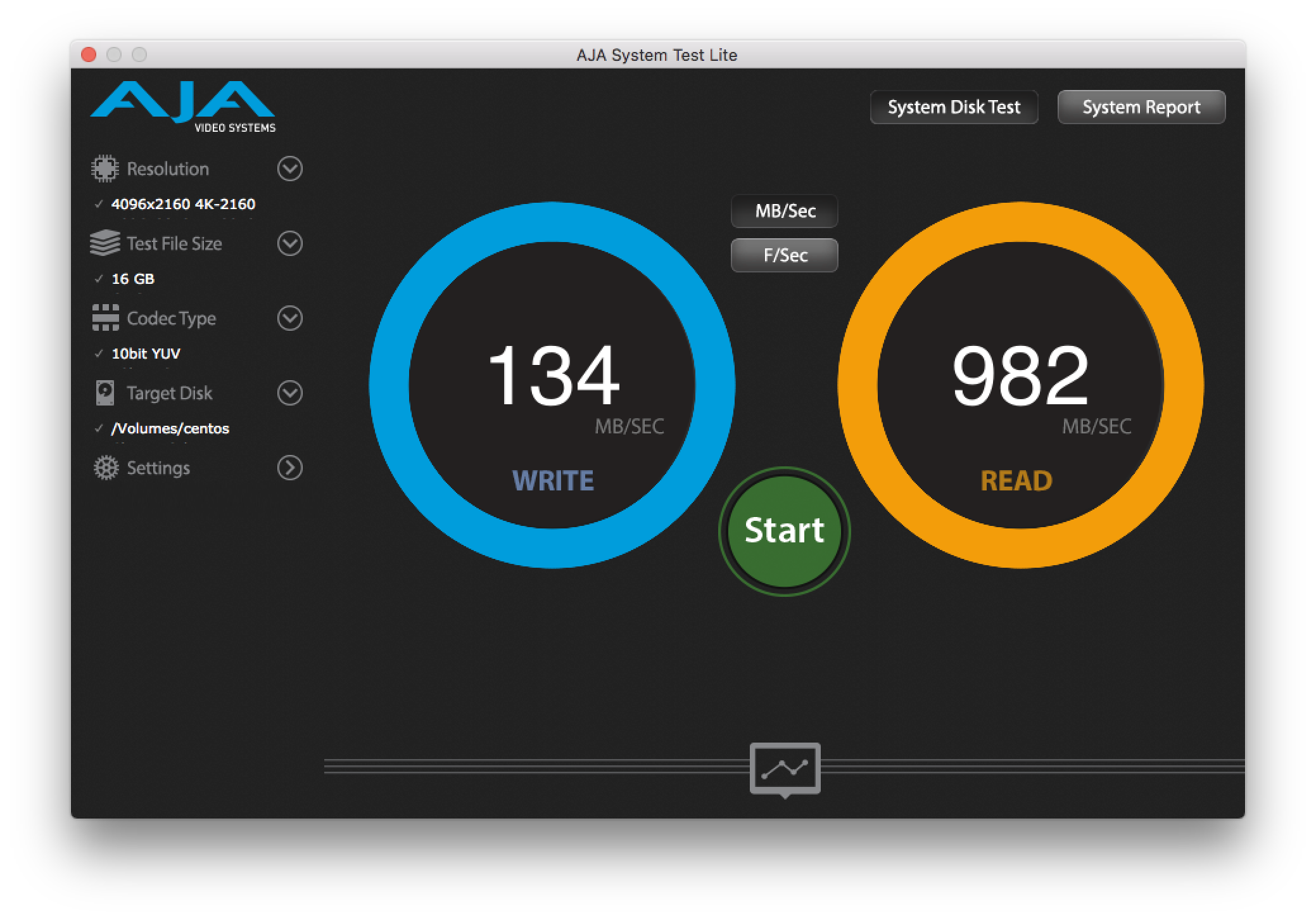

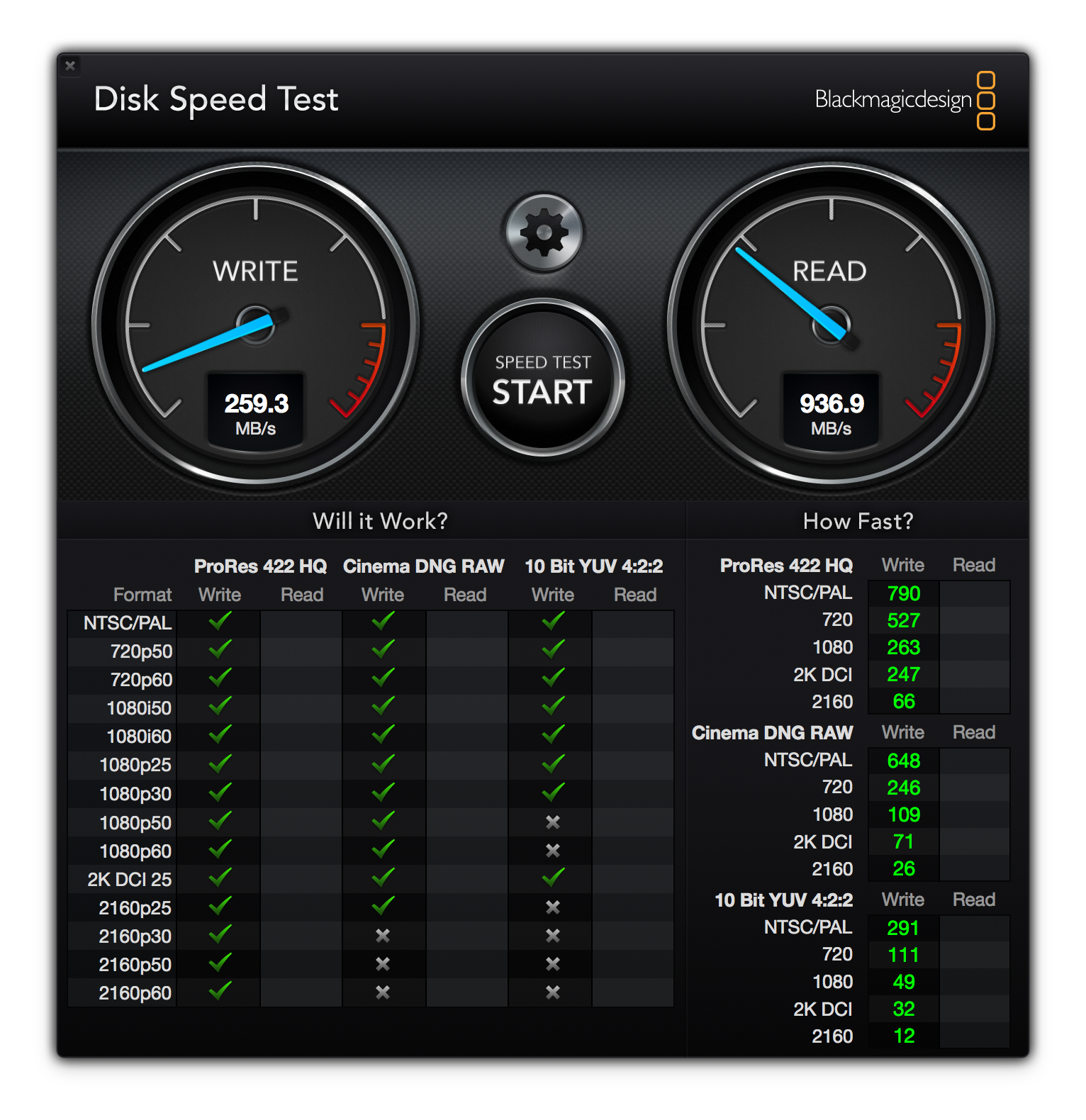

Mac での結果

macOSでは書き込み速度が大幅に落ちる結果となりました。
以下のApple公式サポートページを読み、設定をしてみましたが、結果は変わりませんでした。

SMB 2 や SMB 3 接続でパケット署名を無効にする – Apple サポート
https://support.apple.com/ja-jp/HT205926

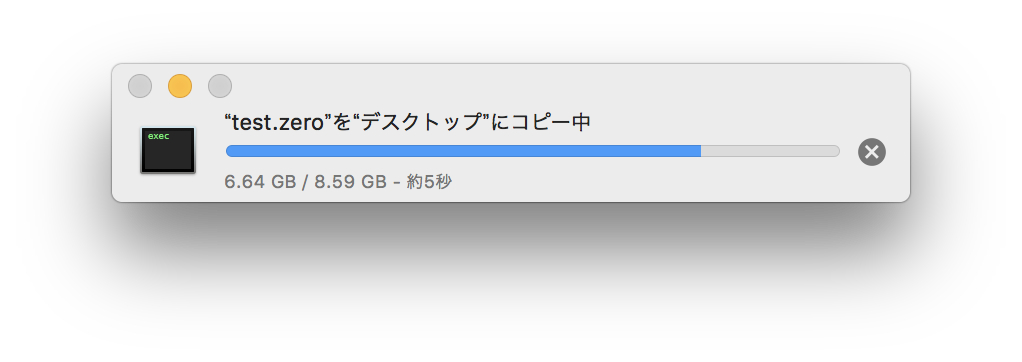

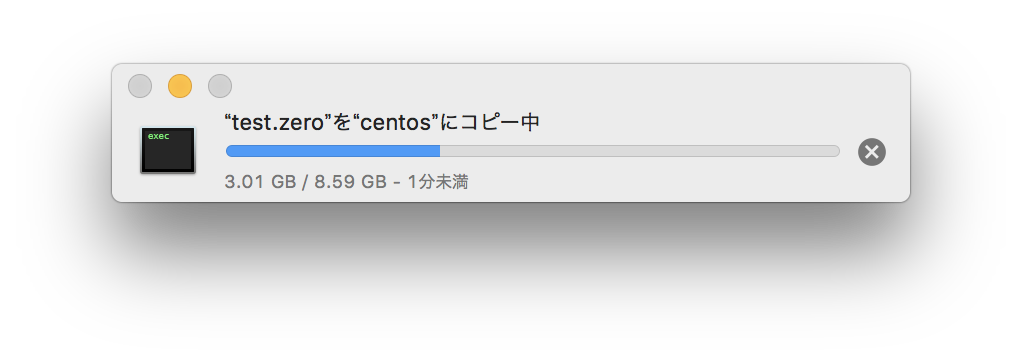

試しに8GB強の大容量ファイルをコピーしてみたところ、読み込みの場合は数秒でコピーが完了しました。

NAS上のファイルをローカルのMacで読み込む作業などでは格段に作業効率が上がりそうです!



Windows での結果

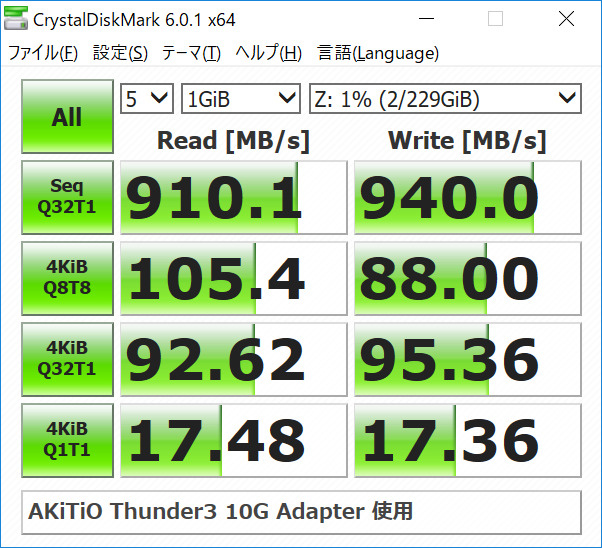

こちらは書き込み速度も読み込み同様の結果を得ることができました。macOS と Windows での違いは NAS や クライアント側のチューニングによるものかもしれません、このあたりはもう少し研究が必要かなと感じています。

しかし10Gのネットワーク環境を作れると、チームでのファイルのやり取りがスムーズで無駄がなくなりそうですね!

Thunderbolt 3を使った10Gネットワークのデモ環境を展示します

このブログで作った10Gネットワーク環境を9/26(水)〜10/5(金)まで弊社店頭で展示いたします。10Gネットワーク環境の構築にご興味がありましたら、この機会に是非お越しください。個別のご相談にも対応致します!

MacBook Pro で 10GBASE-T が使える AKiTiO 10G Network Adapterはこちら!
https://www.amulet.co.jp/products/AKiTiO/Thunder310GNetworkAdapter.html

Amazonマーケットプレイスでもお求めいただけます。
AKiTiO Thunder3 10G Network Adapter カテゴリ7 LANケーブルセット(アミュレットオリジナルマニュアル付き)
http://amzn.asia/d/iYw1jJ6

2018年12月14日 追記

macOS 10.13.6移行ではドライバーのインストールが不要となった新製品、「AKiTiO T3-10G カテゴリ7 LANケーブルセット」の販売を開始しました。

AKiTiO T3-10G カテゴリ7 LANケーブルセット 税込42,000円
https://www.amulet.co.jp/products/AKiTiO/T3-10G.html

弊社店頭、オンラインショッピング、Amazonマーケットプレイスでお買い求めいただけます!

アミュレット オンラインショッピング
https://ssl.amulet.co.jp/shop/price_list.php?cate=AKiTiO_T3OP

Amazonマーケットプレイス
http://amzn.asia/d/hll1TNp

関連ブログ

iMac Pro (2017)と同じ10Gb EthernetがMacBook Proでも使える?アミュレットの10Gネットワークアダプターが新しくなりました!
